크레인 인양구·슬링 보는 법 — 라벨·각도·폐기기준

실물 사진으로 먼저

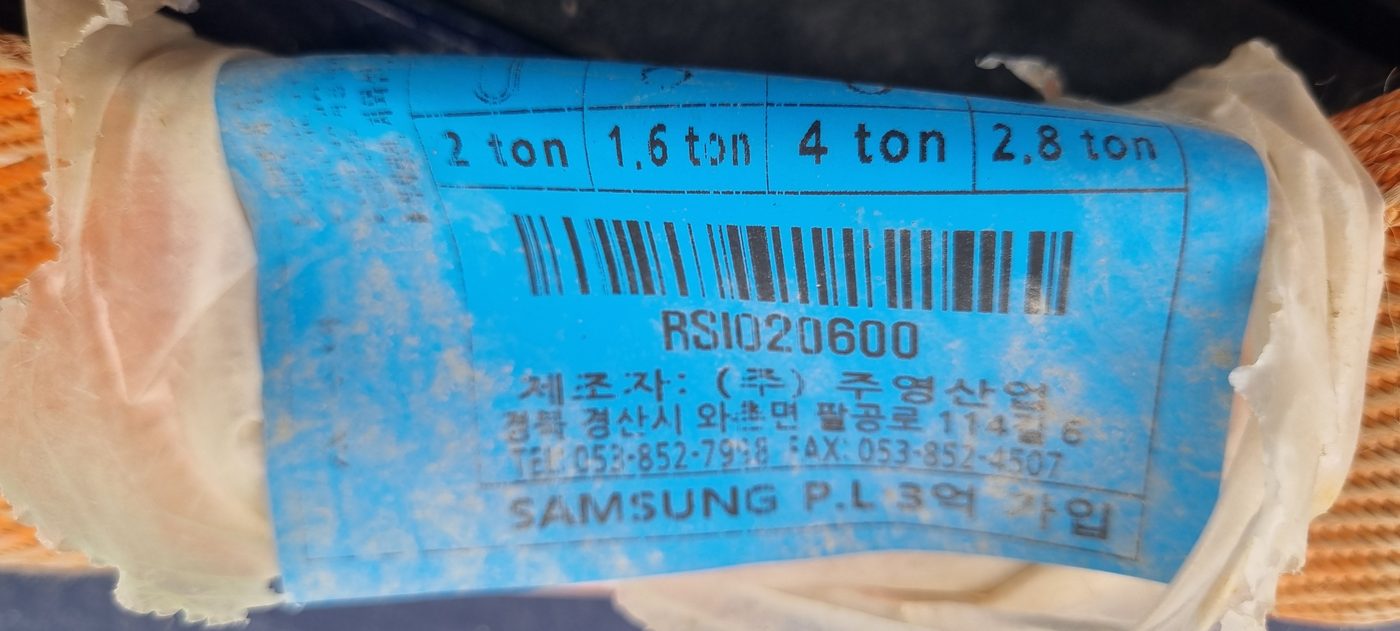

**라벨 한 장에 톤수가 넷 — 이게 무슨 뜻인가**
이 라운드슬링 라벨에는 **2 ton · 1.6 ton · 4 ton · 2.8 ton** 이 나란히 찍혀 있습니다. 슬링이 네 개인 것이 아니라 **거는 방법에 따라 쓸 수 있는 무게가 다르다**는 뜻입니다. 그냥 「2톤짜리」라고 부르고 마는 자리가 여기입니다.

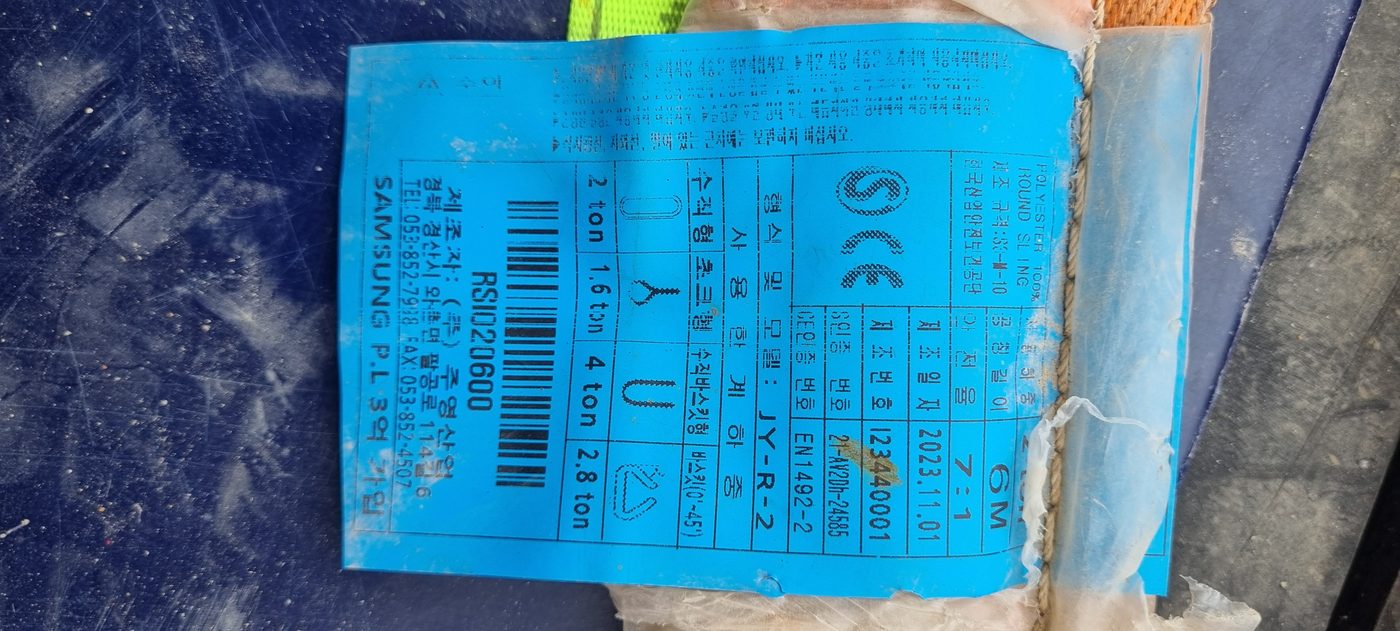

**라벨에서 꼭 봐야 할 다섯 가지**
**사용하중**(걸이 방법별) · **안전율 7:1** · **규격 EN 1492-2**(합성섬유 라운드슬링) · 길이(6M) · **제조일과 제조번호**. 제조일은 **유통기한이 아니라 이력**입니다 — 언제 들어온 물건인지, 같은 묶음에 문제가 있었는지를 따질 때 씁니다. 라벨이 떨어져 안 보이면 **그 슬링은 못 씁니다** — 무엇인지 확인할 방법이 없기 때문입니다.

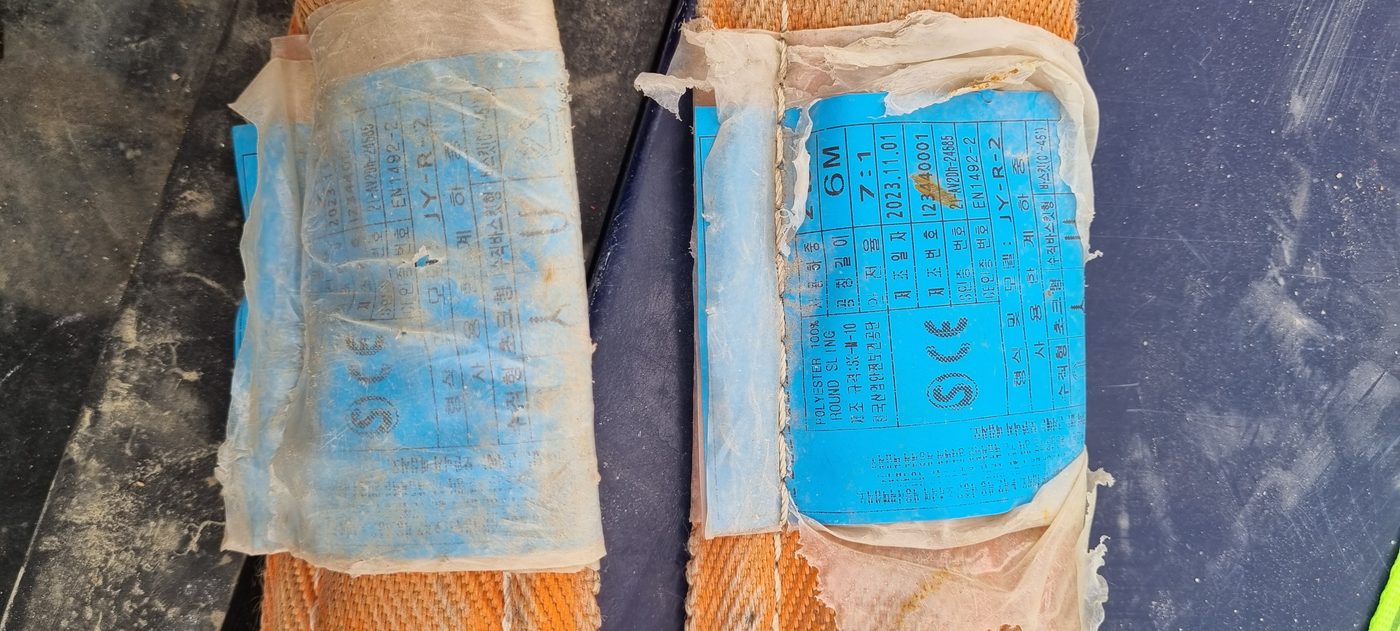

**커버 비닐이 더러워진 것 — 슬링이 상한 것이 아니다**
겉을 감싼 **보호 비닐만** 흐려지고 해진 상태입니다. **슬링 자체가 상한 것이 아니고, 슬링에는 유통기한도 없습니다.** 폐기는 날짜가 아니라 상태로 가릅니다 — 꼬임이 끊어졌는지, 심하게 손상·부식됐는지를 봅니다. 다만 **라벨을 아예 못 읽게 되면 그 슬링은 쓰지 못합니다** — 몇 톤짜리인지 확인할 방법이 없기 때문입니다. 이때는 버리는 것이 아니라 제조사·공급처를 통해 표시를 되살립니다.

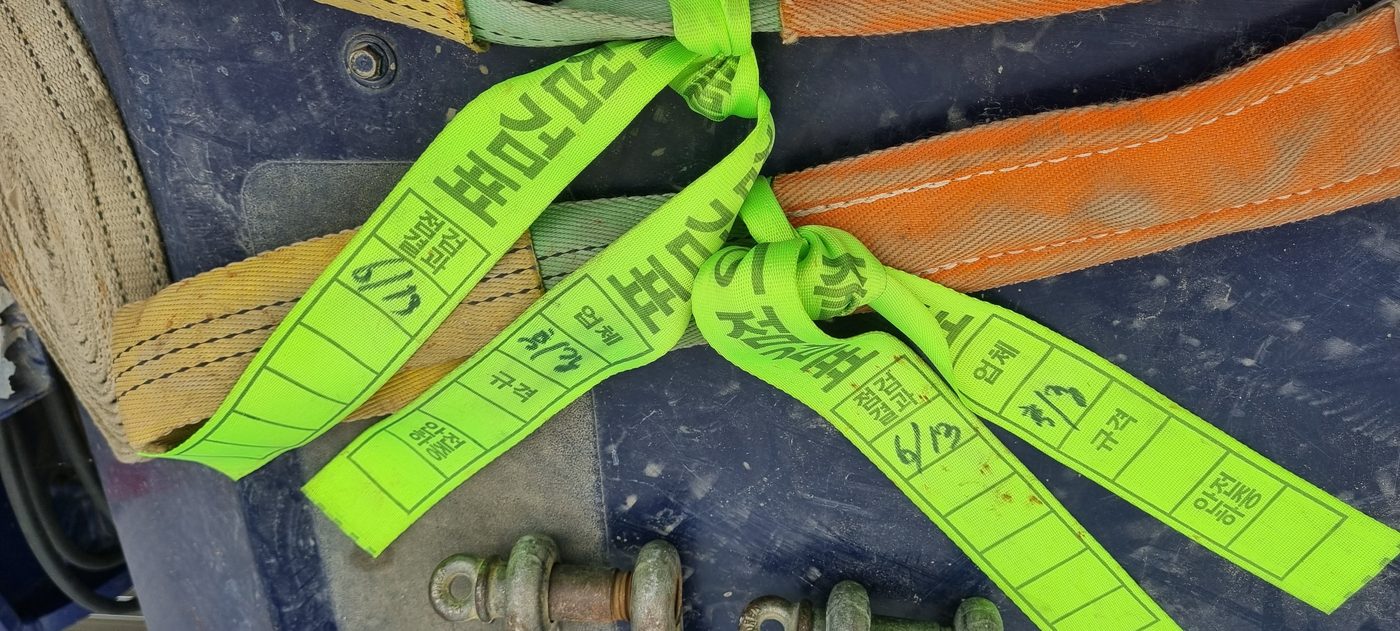

**초록 띠는 슬링이 아니라 점검표다**
주황·베이지 슬링에 매여 있는 **연두색 띠가 인양구 점검표**입니다. 현장 안전관리자가 슬링을 점검하고 매어 주는 것으로, 인쇄된 칸에 **업체 · 규격 · 점검일 · 점검자**를 적습니다. 이 사진의 태그에는 점검일이 **6/3**으로 손글씨로 적혀 있습니다. **띠가 없거나 날짜가 오래된 인양구는 현장에서 못 쓰게 하는 곳이 많습니다** — 슬링 자체의 라벨(사용하중)과는 **다른 것**이니 둘 다 봐야 합니다.

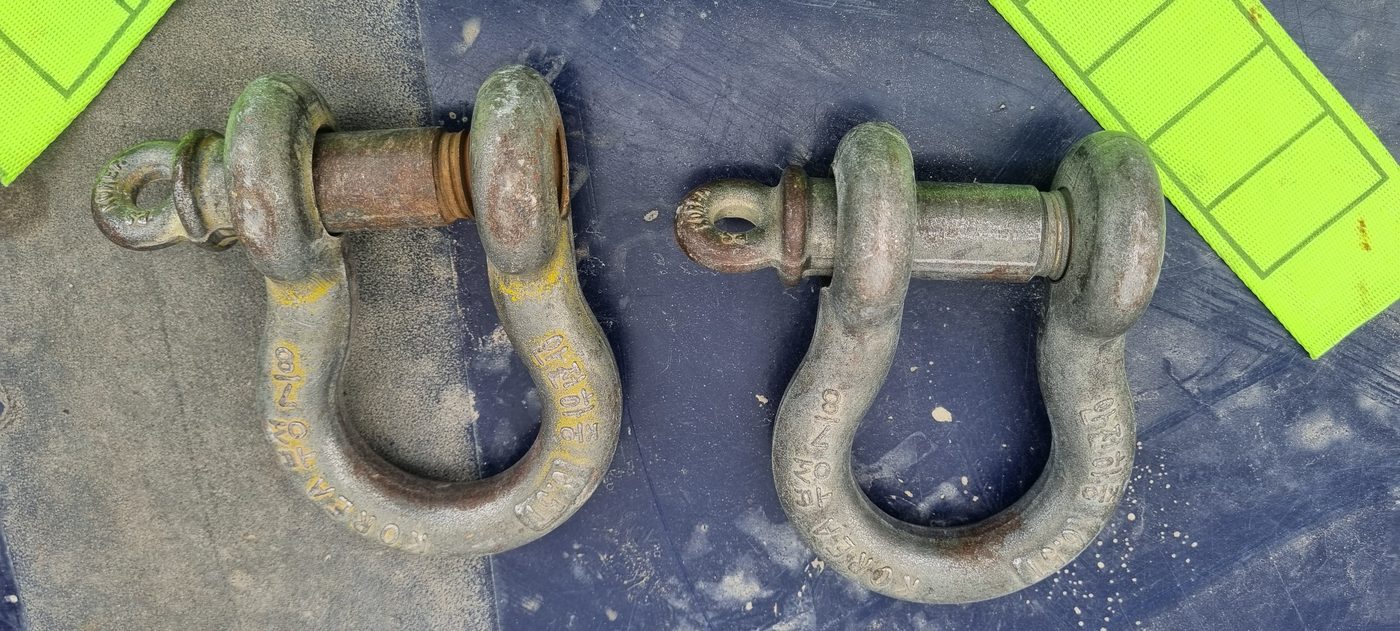

**샤클 — 핀이 도는 조건으로 걸지 않는다**
샤클은 **표시된 등급과 사용하중을 확인한 뒤** 쓰고, 볼트·너트·핀은 **규정품**만 씁니다. 다른 부재에 **용접 금지**, 영구 변형된 것은 **사용 금지**. 볼트·너트식은 반드시 분할핀을 끼우고, **핀이 회전하는 조건으로 인양하지 않습니다**.

거는 방법에 따라 쓸 수 있는 무게가 다르다

라벨에 톤수가 여러 개 적힌 이유입니다. 같은 슬링이라도 어떻게 걸었느냐로 달라집니다.

무엇	내용	주의
수직 걸기	슬링 한 줄을 곧게 세워 거는 것. 어떻게 라벨의 기본 사용하중이 이 값입니다(예: 2 ton).	—
초크(목매기) 걸기	슬링을 하물에 감아 자기 고리에 통과시켜 조여 거는 것. 어떻게 미끄러지기 쉬운 물건을 잡을 때 씁니다. 라벨에서는 대개 가장 작은 값입니다(예: 1.6 ton).	⚠ 조이는 부분이 꺾이면서 힘을 받습니다 — 모서리가 있으면 보호대를 댑니다.
바스켓(두 줄) 걸기	슬링을 하물 밑으로 돌려 양쪽을 훅에 거는 것. 어떻게 수직 걸기의 두 배까지 쓸 수 있습니다(예: 4 ton).	⚠ 단, 두 줄이 수직으로 나란할 때의 값입니다. 벌어지면 아래 「각도」로 줄어듭니다.
각도가 있는 바스켓	두 줄이 벌어진 상태로 거는 것. 어떻게 라벨의 네 번째 값이 대개 이것입니다(예: 2.8 ton).	⚠ 실제 각도가 라벨 기준보다 더 벌어지면 그 값도 못 씁니다.

각도가 벌어지면 줄에 걸리는 힘이 커진다

인양물 무게는 그대로인데 줄에 걸리는 힘은 커집니다. 이게 줄걸이에서 가장 자주 놓치는 것입니다.

무엇	내용	주의
0°	장력 계수 1.00 어떻게 두 줄이 나란히 곧게 선 상태.	—
30°	장력 계수 1.04	—
60°	장력 계수 1.16	⚠ 인양각도는 60° 이내를 권장합니다.
90°	장력 계수 1.41	⚠ 1톤을 들어도 줄 하나에 1.41톤분이 걸립니다.
120°	장력 계수 2.00	⚠ 각도만으로 힘이 두 배가 됩니다. 짧은 슬링으로 넓은 물건을 억지로 거는 것이 이 상태입니다.

언제 버리나 — 폐기기준

「아직 쓸 만하다」가 아니라 기준으로 가릅니다. 기준은 <strong>날짜가 아니라 상태</strong>입니다.

무엇	내용	주의
기한으로 버리지 않는다	섬유슬링에 유통기한(사용기한)은 없습니다. 국내 공개 안전자료의 폐기기준은 전부 상태 기준입니다. 어떻게 꼬임이 끊어졌는지, 심하게 손상되거나 부식됐는지를 봅니다. 커버 비닐이 더러워진 것은 폐기 사유가 아닙니다.	⚠ 제조사나 사업장이 자체 교체 주기를 정해 둔 경우는 그 규정을 따릅니다 — 그건 법정 폐기기준과 별개입니다.
현장 점검표(초록 태그)	현장 안전관리자가 인양구를 점검하고 매어 주는 띠입니다. 업체·규격·점검일·점검자 칸이 인쇄돼 있습니다. 어떻게 작업 전에 태그가 붙어 있는지, 점검일이 언제인지 봅니다.	⚠ 슬링 제조사 라벨(사용하중)과 다른 것입니다. 태그가 없거나 날짜가 오래되면 현장에서 못 쓰게 하는 곳이 많습니다.
와이어로프 — 지름이 줄었을 때	공칭지름의 7%를 넘게 줄어들면 폐기합니다. 어떻게 버니어 캘리퍼스로 스트랜드를 포함한 외접원 지름을 잽니다.	⚠ 예: 16mm 로프가 14mm 로 재지면 12.5% 감소라 폐기 대상입니다.
와이어로프 — 소선이 끊어졌을 때	한 꼬임(스트랜드)에서 끊어진 소선이 10% 이상이면 폐기합니다. 어떻게 구성별 기준: 6×24는 3가닥, 6×37은 4가닥, 6×Fi(25)·6×Fi(29)는 3가닥.	⚠ 비자전 로프는 호칭지름 6배 길이 안에서 4개 이상, 30배 길이 안에서 8개 이상이면 폐기합니다.
와이어로프 — 그 밖에	이음매가 있는 것, 꼬인 것, 심하게 변형되거나 부식된 것, 열·전기 충격으로 손상된 것.	⚠ 와이어로프는 기계적인 방법으로만 절단합니다. 가스 용단 같은 열로 자르면 안 됩니다.
섬유슬링(벨트·라운드)	꼬임이 끊어진 것, 심하게 손상되거나 부식된 것은 폐기합니다.	⚠ 훼손된 것은 그 자리에서 뺍니다. 「한 번만 더」가 없습니다.
샤클	영구 변형된 것은 사용하지 않습니다.	—

섬유벨트 슬링 쓸 때

무엇	내용	주의
쓰는 자리에 맞는 것을 고른다	화학 약품이 있는 곳에는 화학 약품용임을 표시한 것을 씁니다.	⚠ 폴리프로필렌계는 자외선에 약해 옥외 사용을 피합니다.
모서리에는 보호대	각진 모서리가 있는 하물에는 슬링 파단을 막기 위해 반드시 보호대를 댑니다.	—
젖은 것은 말려서	비에 젖은 것은 말려 쓰고, 약품에 젖은 것은 씻어 말립니다.	⚠ 약품에 젖은 것은 되도록 쓰지 않습니다.
규격 표시를 본다	벨트 폭·최대 사용하중·안전율이 표시돼 있습니다. 양끝 고리형, 엔드리스형(N), 쇠걸이붙이(K)로 형식이 나뉩니다.	⚠ 줄걸이 방식에 따라 최대 사용하중이 다르므로 제조사 라벨을 확인합니다.

샤클 안전수칙

무엇	내용	주의
등급과 사용하중을 먼저 본다	샤클에 표시된 등급·사용하중을 확인한 뒤 씁니다.	⚠ 반드시 최대 사용하중 이하에서 씁니다.
볼트·너트·핀은 규정품	규정된 것만 씁니다. 어떻게 볼트·너트 및 둥근 플러그를 쓰는 형식은 반드시 분할핀을 끼웁니다.	—
용접하지 않는다	샤클을 다른 부재에 용접하면 안 됩니다.	⚠ 아크 스트라이크가 일어나지 않도록 씁니다.
세로 방향 하중을 넘기지 않는다	볼트나 핀에 세로 방향 하중을 초과하는 힘이 걸리지 않게 합니다.	⚠ 샤클핀이 회전하는 조건으로 인양하지 않습니다.

양중 전 3·3·3

현장에서 외우는 세 가지입니다.

무엇	내용	주의
3가지 확인	결속 상태 · 유도로프 · 장애물 어떻게 들기 전에 봅니다.	—
30cm 띄워 확인	지면에서 30cm 띄운 상태로 한 번 멈춰 이상 유무를 봅니다.	⚠ 여기서 기울거나 미끄러지면 그때 잡습니다.
3m 이상 떨어져 신호	신호는 최소 3m 이상 떨어진 곳에서 합니다.	—
줄걸이 용구의 안전계수	산업안전보건기준에 관한 규칙 제163조에 따라 안전계수 5입니다.	⚠ 슬링 라벨의 안전율(예: 7:1)은 제조사 기준이며, 법정 기준과 별개로 함께 확인합니다.
훅 해지장치	건 슬링이 훅에서 빠지지 않게 막는 걸쇠입니다.	⚠ 균열·변형이 없고 원활하게 움직여야 합니다.

CE는 EU 적합성 표시다

CE는 EU가 발급하는 단일 인증서가 아니라, 제조자가 제품에 적용되는 EU 법령 요구사항에 적합하다고 선언하고 부착하는 표시입니다. 제품에 따라 제조자가 자체 적합성 평가를 하거나 인증기관(Notified Body)의 평가가 필요할 수 있으며, EU 적합성 선언(DoC)과 기술문서가 함께 근거가 됩니다.

샤클 등 리프팅 액세서리는 실제 제품의 CE 마크만 보지 말고 제조사, 최대사용하중(WLL), 재질·규격, 적용 법령·표준, EU 적합성 선언을 함께 확인합니다. 이 사이트의 국산 샤클 원문 이미지에는 CE 마크와 1 1/2인치·KOREA 표기가 보이지만, 적합성 선언서가 함께 제시된 것은 아니므로 CE의 적합성 범위와 유효성까지 단정하지 않습니다.

유럽연합 집행위원회 CE 안내 및 Machinery Directive 2006/42/EC 기준을 참고했습니다.

근거로 삼은 문서

원격조종(소형) 타워크레인 안전작업 매뉴얼 (국문 80쪽)줄걸이 작업자 매뉴얼과 부록 「줄걸이 도구 관리기준」에 폐기기준·이음효율·각도별 장력계수·샤클 안전수칙이 실려 있다. 아래 숫자는 이 자료 기준이다.
차량탑재형 이동식크레인 작업안전 (국문 64쪽)훅 해지장치 등 방호장치의 국내 기준.
조합 장비 인양구 실물 사진조합 사업자의 실제 슬링·샤클을 찍은 것이다. 라벨 숫자는 사진에 보이는 그대로 옮겼다.
조합 사업자 현장 확인현장에서 실제로 어떻게 하는지를 조합원사에게 확인한 것이다. 문서에 없는 관행은 이렇게 따로 표시한다.
